典型应用

蒸汽集水管线、伴热管线：QTD400F系列热动力式蒸汽疏 水阀通常用于蒸汽集水管线和蒸汽供应管线的支路管线。 整合于一体的过滤装置和可选配的排污阀能够保护疏水阀 不受污染侵害。该系列蒸汽疏水阀可以用于通常推荐使用 热静力式蒸汽疏水阀的伴热管线。除此之外，也是在可能 发生冰冻的室外和过热蒸汽环境的理想选择。

工作原理

热动力蒸汽疏水阀是通过一个可上下移动的循环式阀片开 关进行工作的。当有冷凝水进入时，阀片开启，冷凝水可顺利排出；而蒸汽进入后，阀片则紧紧闭合。

特点

• 整合于一体的过滤器和可选装的排污阀保护疏水阀不受污染侵害

• 可用于压力为 40bar 的高压场合

• 淬硬不锈钢阀座和阀片，可满足高压下的长寿命使用

• 每个疏水阀的工作压力均可覆盖整个压力范围高达40bar（不建议在压力0.8bar以下使用）

• 适用于过热蒸汽

• 垂直安装可防冻

• 三个出水口的平衡设计，可延长阀座的使用寿命

• 任意方向安装均可有效工作（水平安装为最佳方式）

技术特性

该系列蒸汽疏水阀为全不锈钢热动力阀片式结构，淬硬整 体阀座及阀片，并带有整合于一体的过滤器和排污阀。

安装

该系列蒸汽疏水阀可安装在任意位置，但水平安装为最佳 选择。疏水阀前面应安装隔离阀。阀座周围不可进行焊接及有任何损伤。

维护

如果疏水阀失效，关闭隔离阀，拧开阀盖。清洁阀片以及阀 座表面，重新放好阀片（开槽面对着阀座），拧上阀盖。注：不可将阀盖拧得过紧。如需详细维护信息，请参见《安装与维护手册》。

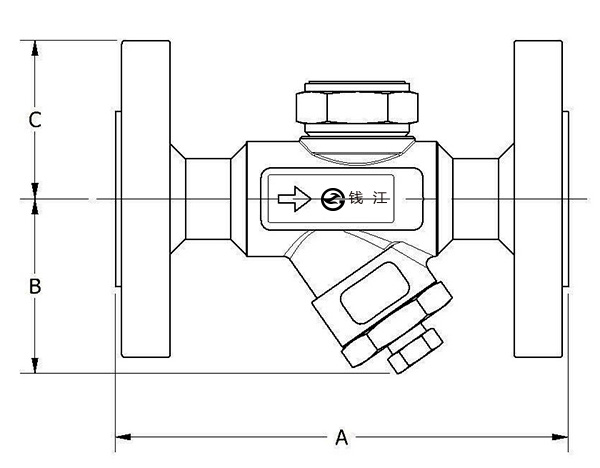

尺寸与重量（近似）-mm/kg
尺寸/型号	连接方式	A      B      C	重量（kg)

QDT400F 系列（过滤器）

QDT400F-20-PN40	PN40 法兰	150	58	52.5	3.0
QDT400F-25-PN40	PN40 法兰	150	58	57.5	3.5

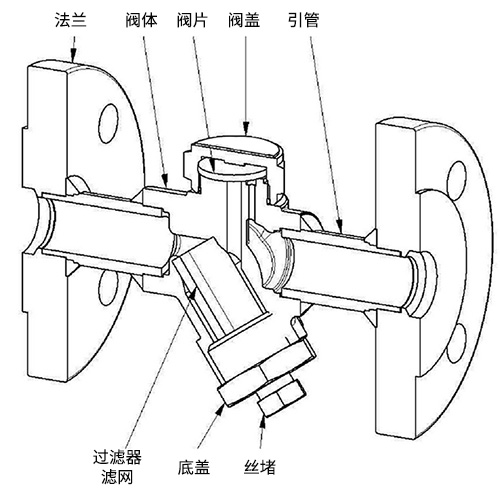

材料
阀体	不锈钢
法兰	DIN2528 C22.8
引管	碳钢
阀盖	不锈钢
阀片	不锈钢
过滤器滤网	不锈钢
底盖	不锈钢
丝堵	不锈钢
选型和下订单
参照排量表，根据不同的工作压力及对应所需的冷凝水排 量，来选择合适的型号和尺寸。例如： 举例工况：冷凝水295kg/h，入口工作压力2.1bar。 尺寸/型号：DN20 QTD400F
