典型应用

蒸汽集水管线、伴热管线：QTD400系列热动力式蒸汽疏 水阀通常用于蒸汽集水管线和蒸汽供应管线的支路管线。 整合于一体的过滤装置和可选配的排污阀能够保护疏水阀 不受污染侵害。该系列蒸汽疏水阀可以用于通常推荐使用 热静力式蒸汽疏水阀的伴热管线。除此之外，也是在可能 发生冰冻的室外和过热蒸汽环境的理想选择。

工作原理

热动力蒸汽疏水阀是通过一个可上下移动的循环式阀片开 关进行工作的。当有冷凝水进入时，阀片开启，冷凝水可顺利排出；而蒸汽进入后，阀片则紧紧闭合。

特点

• 整合于一体的过滤器和可选装的排污阀保护疏水阀不受污染侵害

• 可用于压力为 40bar 的高压场合

• 淬硬不锈钢阀座和阀片，可满足高压下的长寿命使用

• 每个疏水阀的工作压力均可覆盖整个压力范围高达40bar（不建议在压力0.8bar以下使用）

• 适用于过热蒸汽

• 垂直安装可防冻

• 三个出水口的平衡设计，可延长阀座的使用寿命

• 任意方向安装均可有效工作（水平安装为最佳方式）

技术特性

该系列蒸汽疏水阀为全不锈钢热动力阀片式结构，淬硬整 体阀座及阀片，并带有整合于一体的过滤器和排污阀。

安装

该系列蒸汽疏水阀可安装在任意位置，但水平安装为最佳 选择。疏水阀前面应安装隔离阀。阀座周围不可进行焊接及有任何损伤。

维护如果疏水阀失效，关闭隔离阀，拧开阀盖。清洁阀片以及阀 座表面，重新放好阀片（开槽面对着阀座），拧上阀盖。

注：不可将阀盖拧得过紧。如需详细维护信息，请参见《安装与维护手册》。

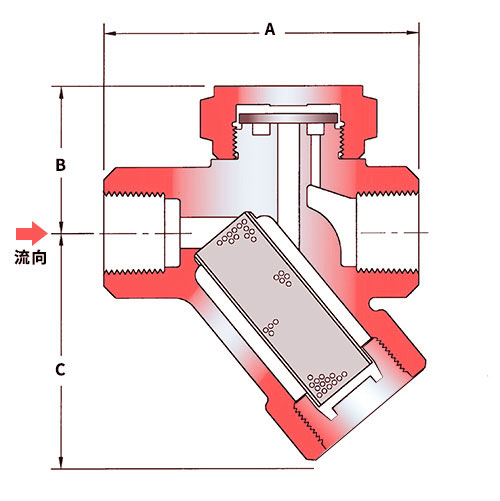

尺寸与重量（近似）-mm/kg
尺寸/型号	连接方式	A      B      C	重量（kg)

QTD400系列（过滤器）

DN20 QDT400	螺纹	90	41	64	1.14
DN25 QDT400	螺纹	95	37	64	1.14

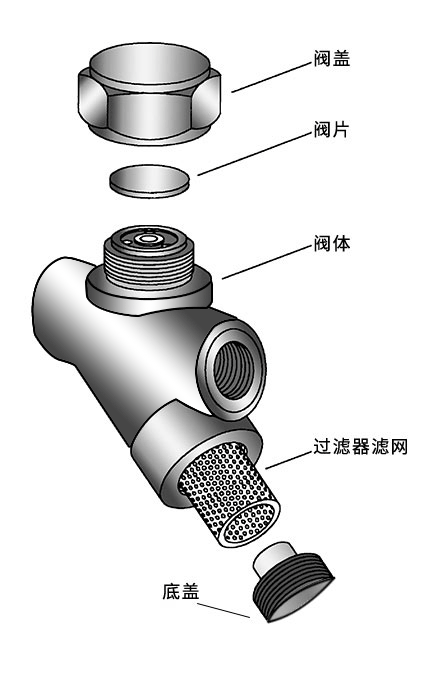

材料 阀体 不锈钢 阀片 不锈钢 阀盖 不锈钢 保温罩 不锈钢 过滤器滤网 不锈钢 排污阀 不锈钢 选型和下订单 参照排量表，根据不同的工作压力及对应所需的冷凝水排 量，来选择合适的型号和尺寸。例如： 举例工况：冷凝水295kg/h，入口工作压力2.1bar 尺寸/型号：DN20 QTD400
